适用范围

自愈式低电压并联电容器适用于频率50Hz或60Hz低压电力系统，主要用于提高功率因 素、减少无功损耗、改善电压质量，挖掘变压器容量等。是国家大力推荐使用的节电产 品。

本产品符合：国家标准GB/T12747-2004, IEC60831-1996。

结构特征

■体积小、重量轻、安装方便

采用优质金属化聚丙烯薄膜新材料作为介质，以及独特的结构设计使电容器体积，重量仅为 老产品的1/4和1/5;

■损耗低、发热少、温升低

采用新型喷金工艺和独特的金属化膜边缘加厚持术，使电容器抗涌流能力大大加强，性能稳 定，工作寿命大大延长，电容器自身耗降低，实际值低于0.08%,发热少、温升低，节能效 果佳；

■优良的自愈性能

介质局部击穿能迅速自愈，恢复正常工作，使可靠性大为提高；

■安全性

内装自放电电阻和保险装置，使用安全可靠；

■不漏油，绿色环保

采用微晶蜡作为浸溃济，常温呈固态，滴溶点高于70P,使用过程中不漏油，避免了环境污 染，不但具有干式的结构特点，而且具有浸溃电容器的优点。此外，独特的浸溃工艺使电容 器运行更为可靠；

■耐腐蚀防伪外壳，美观牢固

印铁外壳经特殊双防腐处理，抗腐蚀性大大提高，独特防伪设计，精细美观。

工作条件
电容器从电源切除后一定要保证电容器剩余电压降至10%额定电压才允许再次投入，通常性况这个时间约需200S,所以控制器要选用带有 切除后再投入有再投锁定时间功能的控制器。如果采用一般控制器，要另装快速放电设施对于采用等电位投切开关的可以不受此限。 海拔高度不超过2000m。
环境温度类别-25P,下限温度-25P,上限温度C类，（上限不超过50P, 24小时内温度平均值不超过40P, 一年内温度平均值不超过 30P）。电容器应保证在良好的通风条件工作，不允许在密闭不通风环境下工作。

适用范围

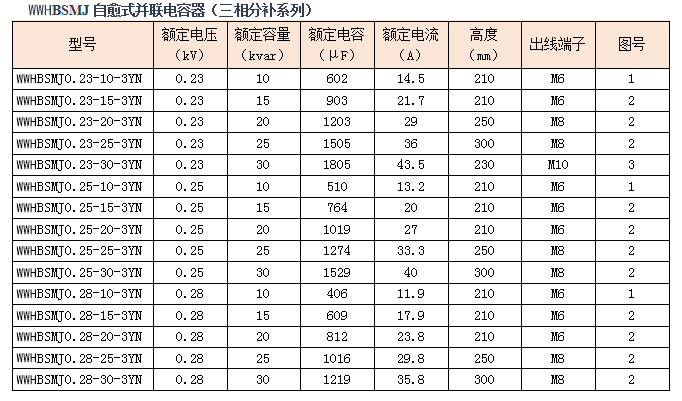

随着无功补偿技术的发展，对于三相不平衡负载，可采用三相分别投切电容器的方式，分 相补偿无功功率。这样使补偿精度更高，节电效果更佳。为此，我公司开发出分相补偿并联电 容器，其外壳设有中性点引出接线端子，可方便地实现电容的分相投切。该产品的结构特征， 主要技术参数，订货须知等均参见本公司自愈式低压并

结构特征

■三个单相电容器、接成Y接中性点引出（标注N端子），即构成三个单相共体电容器。使用时,

AN、BN、CN各为独立单元；

■各独立单元各自接有放电电阻，使用更加安全；

■任意独立单元的损坏都接有过压力隔离装置可以可靠断开。

工作条件

■电容器从电源切除后一定要保证电容器剩余电压降至1 0%额定电压才允许再次投入，通常性 况这个时间约需200s,所以          控制器要选用带有切除后再投入有再投锁定时间功能的控制器。 如果采用一般控制器，要另装快速放电设施对于采用等电位投切开关的可以不受此限；

■海拔高度不超过2000m；

■环境温度类别-25P,下限温度-25%},上限温度C类，（上限不超过50P, 24小时内温度平 均值不超过40P, —年内温度平均值不超过30P）。电容器应保证在良好的通风条件下工 作，不允许在密闭不通风环境下工作。

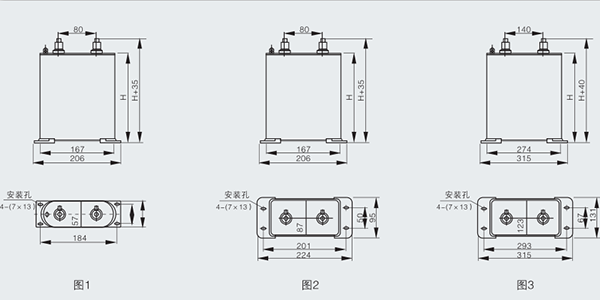

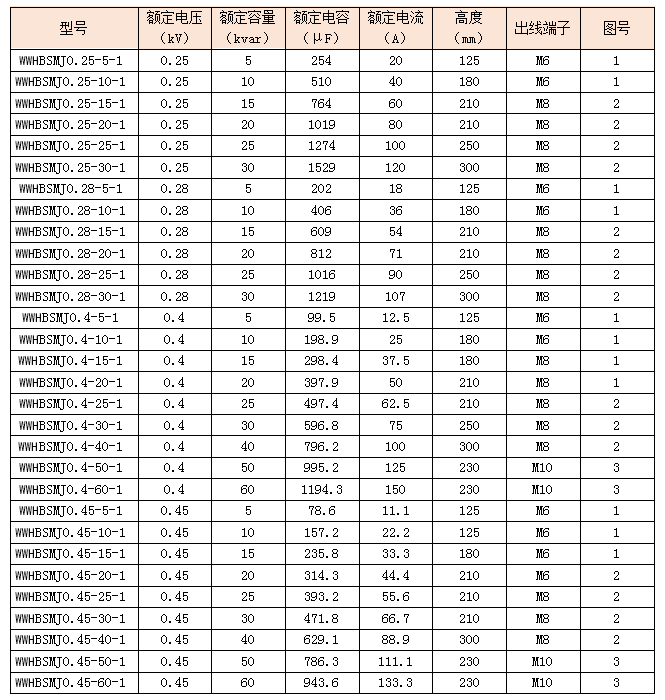

WWHBSMJ自愈式并联电容器（单相系列）
