WWHLKDG/WWHLKSG有源滤波磁环电感
一、用途该磁环电抗器用于APF/SVG电力滤波和无功补偿装置中。当低压电网中有大量谐波源或功率因数不足时,APF/SVG能实时进行谐波滤除和无功补偿,其反应的速度是ms级的。电抗器在该装置中能有效地抑制IGBT产生的高次谐波,起到平滑波形的作用,使得装置的输出波形在满足滤波和无功补偿的要求时,又不给电网带来高次谐波污染。
二、 结构特点
1.该电抗器为单相干式。
2.磁芯采用高频环境下专用的低损耗软磁材料制成,高饱和磁密,环形,内部无气隙,呈密实的整体。
3.线圈采用H级铜线绕制,排列紧密且均匀,外表不包绝缘层,具有较佳的美感且有较好的散热性能。
4.电抗器的线圈和磁芯经过预烘→真空浸漆→热烘固化这一工艺流程,采用H级浸渍漆,使电抗器的线圈和磁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高频高温下亦能安全地无噪音地运行。5.电抗器的紧固件采用不锈钢材料和耐高温树脂,外露部件均采取了防腐蚀处理。
三、 使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃~+45℃,相对湿度不超过90%。
3.周围无有害气体,无易燃易爆物品。4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。
四、 性能参数
1.可用于1000V以下的各电压等级的电力系统。
2.额定绝缘水平3kV/min。
4.电抗器各部位的温升限值:磁芯和线圈圈温升不超过95K。
5.电抗器噪声不大于45dB。
6.电抗器能在工频加高次谐波电流下长期运行。7.耐温等级H级(180℃)。

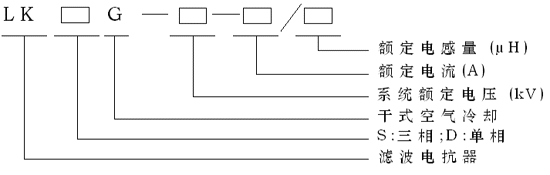

五、 型号说明

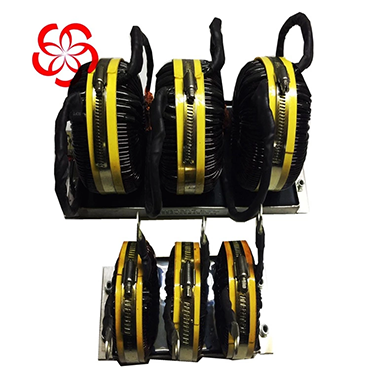

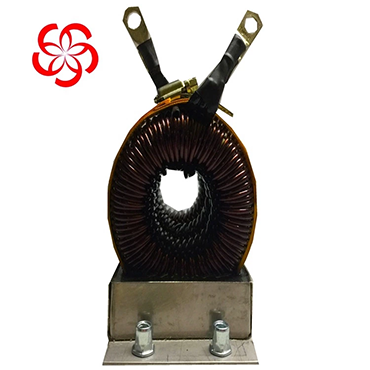

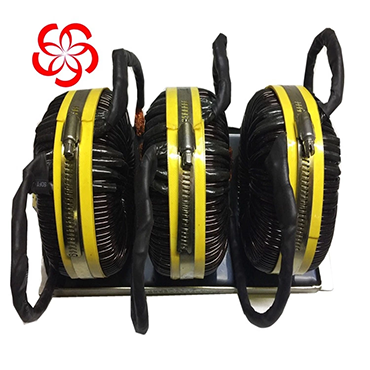

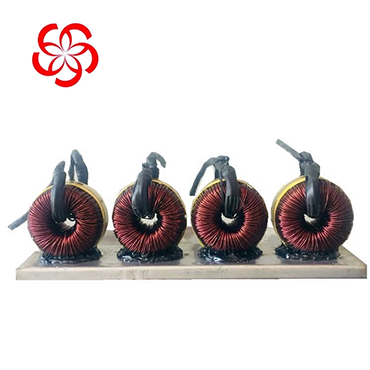

六、图片
